Hvilke reservedele skal jeg bruge til mit kontrolsystem?
Er du på udkig efter en bestemt reservedel til dit spa-kontrolsystem? Her finder du en oversigt over de vigtigste reservedele til de Balboa kontrolsystemer, vi forhandler – herunder hovedprintplader, datterprint, varmelegemer, sensorer og sikringer (med deres placering på printet)
Er du i tvivl, anbefaler vi at følge producentens vejledning eller kontakte os for rådgivning.
Balboa kontrolsystemer
Alle Balboa kontrolsystemer er nu udstyret med M7-teknologi, som anvender temperatursensorer (varenummer 53605) placeret i hver sin ende af varmelegemet. Bør altid skiftes par vis – alstå begge sensorer samtidig.
Sensorerne findes i 3 versioner med forskellige kabellængder:
- 60 cm – oftere anvendt i systemer med metalboks.
- 36 cm (som vist på billedet) – typisk brugt i kontrolsystemer med plastkabinet.
- 96 cm – som anvendes når varmelegemet er adskilt fra styreboksen.

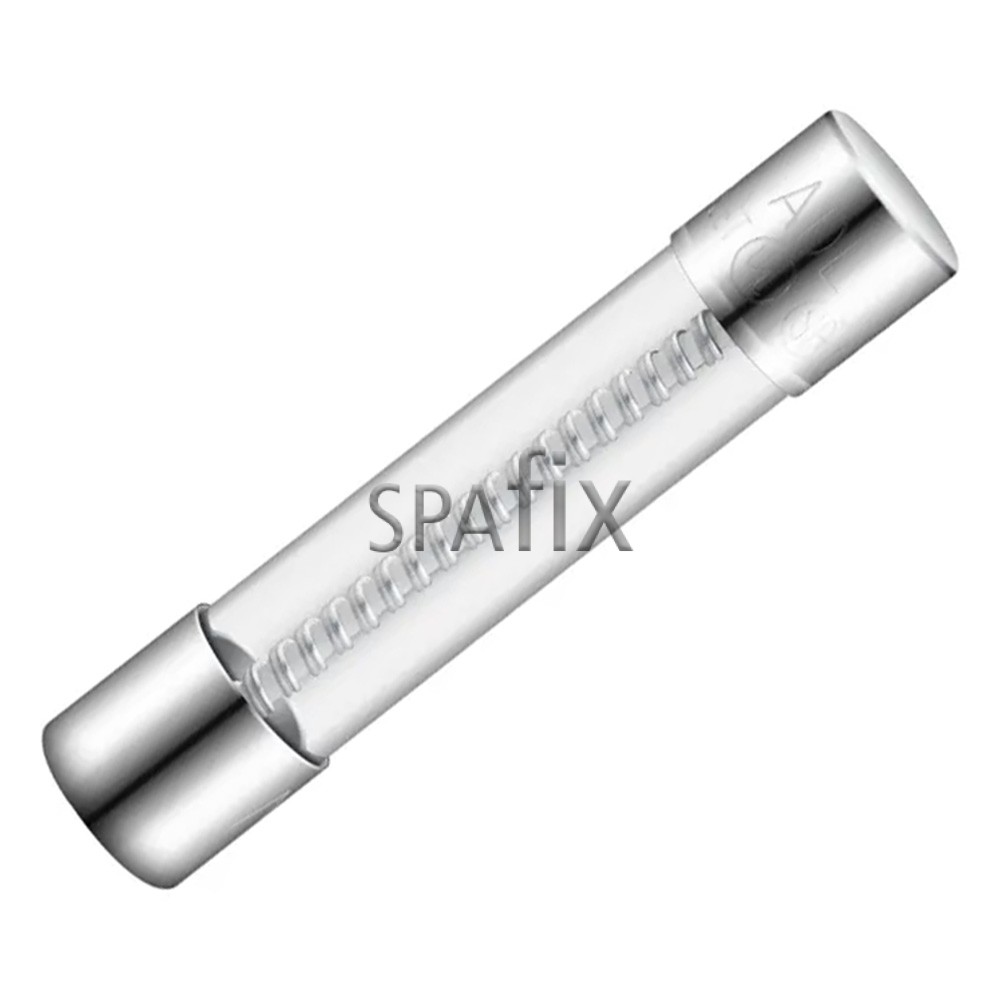

| System | Kort | Varmer | Sikring |
| GS500Z 54509-01 | 54510-01 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) |
| GS501Z 54511-01 | 54512-01 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |
| GS501DZ 55250-01 | 55251-01 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |
| GS501SZ 54515-02 | 54516-02 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |
| GS510DZ 55415-01 | 55416-01 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |
| GS510SZ 54517-02/03 | 54516-02 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |
| GS520DZ 54751-01 | 55847-01 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |
| GS520SZ 54752-01 | 54517-03 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |
| GS523DZ 54763-01/02 | 55857-01 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |

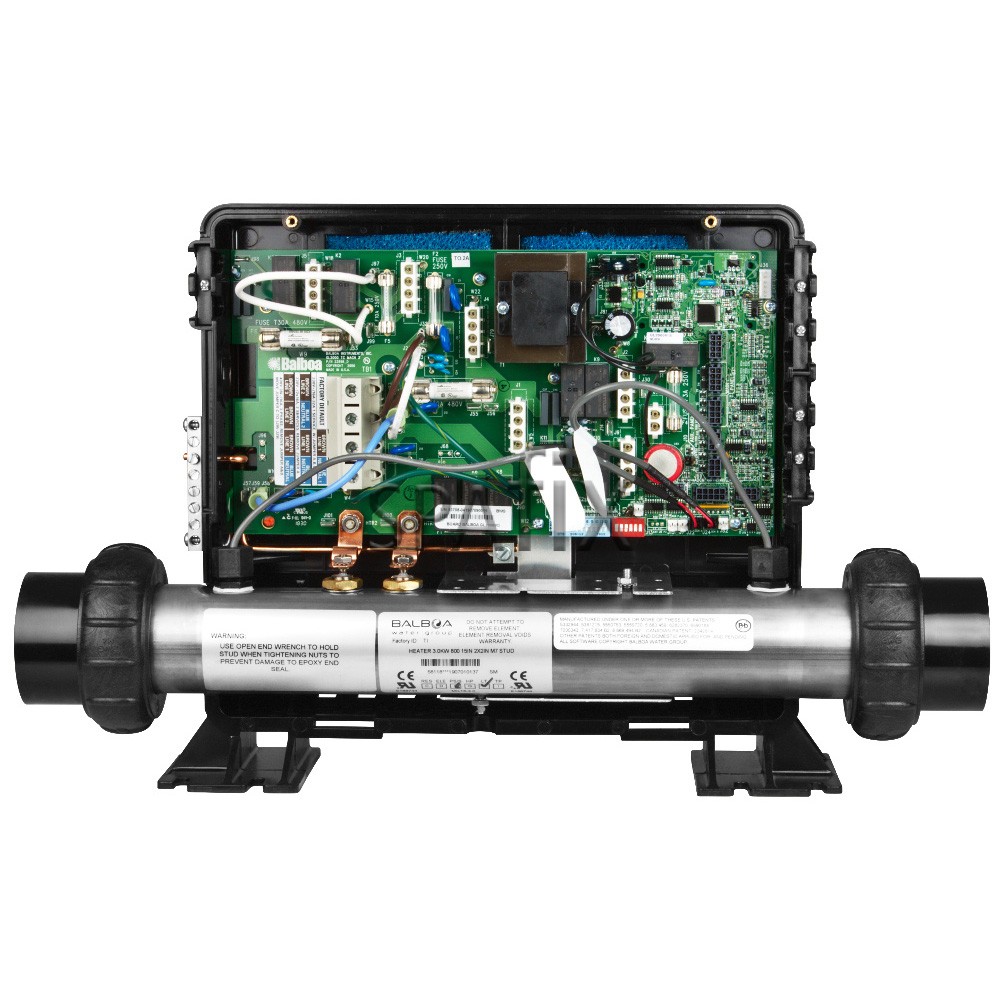

| GL2000M3 55048-04 | 53708-04 | 3kW 58118 / 58107 | 200mA Type T (F2) 3A Type F (F4) 10A Type T (F5) 30A Type T (F6/F7) |
| GL2001M3 55216-03 | 53975-04 | 3kW 58118 / 58107 | 3A Type F (F1) 200mA Type T (F4) 30A Type T (F6) 10A Type T (F7) |
| GL8000M3 53859-04 | 53860-04 | 3kW 58143 54143CE 58061TUV | 300mA Type T (F2) 3A Type F (F4) 10A Type T (F5) 30A Type T (F6/F7/F9) |
| GL84P 56168-02 | 56169 | 3kW 58143 54143CE 58061TUV | 300mA Type T (F2) 3A Type F (F4) 10A Type T (F5) 30A Type T (F6/F7/F9) + F1 exp.b. |
| BP2100G1 56389-01 | 56392-02 | 3kW 58118 / 58107 Plug N’Click 58279 Titanium 55626 | 10A Type T (F2/F7) 500 mA Type T (F3) 125 mA Type T (F4) 30A Type T (F6/F8/F1) |
| BP600 56281-01 | 56284 56131-02 | 3 kW 58118 / 58107 Plug N’Click 58279 Titanium 55626 | 3A Type F (F2) 10A Type T (F3) 30A Type T (F5) 150mA Type T (F6) 2A Type T (F4) |
| BP6013G1 55610-05 | 56613-01 | 3 kW 58118 / 58107 Plug N’Click 58279 Titanium 55626 | 10A Type T (F2) 500 mA Type T (F3) 2A Type T (F4) 3,15A Type T (F5) 30A Type T (F6) 10A Type T (F7) 30A Type T (F8) |
| BP6013G2 56826-03 | 59181 | 3 kW 58118 / 58107 Plug N’Click 58279 Titanium 55626 | 10A Type T (F2) 500 mA Type T (F3) 2A Type T (F4) 3,15A Type T (F5) 30A Type T (F6) 10A Type T (F7) 30A Type T (F8) |
| BP6013G3 | 56835-02 | 3 kW 58118 / 58107 Plug N’Click 58279 Titanium 55626 | 10A Type T (F2) 500 mA Type T (F3) 2A Type T (F4) 30A Type T (F6) 10A Type T (F7) 30A Type T (F8) + (F1 exp. b.) |
| BP200 G1 | 24208 | 3 kW 58419 | 1A, Type T (F3, F5, F6) 30A Type T (F6) |
| BP200 UX | 59341 | 2 kW 57456 or 3 kW 57457 | 500 mA Type T (F3) 2A Type T (F4 and F5) 30A Type T (F6) |
| GS100 56300 | 56301 | 2kW 56095 2kW 58201-01 3kW 58202-01 | 20A, Type T (F1) 125mA Type T (F2) 3A Type F (F5) |
| 2005 LE M7 52421-01 | 52422 | 3kW 58143 54143CE 58061TUV | 3A Type F (F1) 250mA Type T (F4) 25A Type T (F5/F6) 10A Type T (F7) |
Vi forsøger at opdatere denne artikel løbende. Hvis der mangler et link på er det ikke fordi vi ikke har adgang til reservedelen
